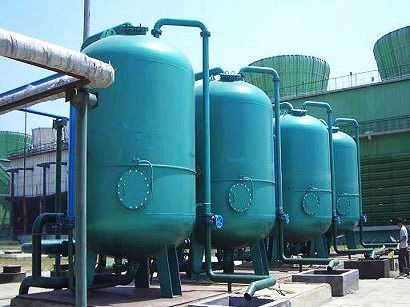

【設備簡介】
無囊式高效纖維過濾器是一種結構先進、性能優良的壓力式纖維過濾器，它采用了一種新型的束狀軟填料━纖維作為濾元，其濾料直徑可達幾十微米甚至幾微米，并具有比表面積大，過濾阻力小等優點，解決了粒狀濾料的過濾精度受濾料粒徑限制等問題。微小的濾料直徑，極大地增加了濾料的比表面積和表面自由能，增加了水中雜質顆粒與濾料的接觸機會(huì )及濾料的吸附能力，從而提高了過濾效率和截污容量。
為充分發揮束狀纖維濾料的特長，在過濾器的濾層下端設有可改變纖維密度的活動孔板調節裝置。設備在運行時，水從下至上通過濾層。此時，活動孔板調節裝置向上運動。纖維被加壓后，濾層沿水流動方向的密度逐漸加大，相應濾層孔隙直徑和孔隙逐漸減小，實現了深層過濾。當濾層被污染需清洗再生時，清洗水從上至下通過濾層。這時，活動孔板調節裝置自動下降，使纖維拉開并處于放松狀態，即可方便地進行清洗。
無囊式高效纖維過濾器可有效地去除水中的懸浮物，并對水中的有機物、膠體、鐵、錳等有明顯的去除作用。它具有過濾速度快、精度高、截污容量大、操作方便、運行可靠、不需特殊維護等優點，可廣泛應用于電力、石油、化工、冶金、造紙、紡織、食品、飲料、自來水、游泳池等各種工業用水和生活用水及其廢水的過濾處理。
【主要特點】
水中懸浮物的去除率可接近100％。經良好混凝處理的天然水，濁度為20FTU時，過濾出水濁度可小于二度。
一般為30m/h，是傳統過濾器的3～5倍。
一般為5～10kg/m3(濾料)，是傳統過濾器的2～4倍。
制取相同的水量，占地僅為傳統過濾器的1/3～1/2。
噸水造價低于傳統過濾器。
僅為周期制水量的1～3％，一般情況下可用原水進行反洗。
濾元可重復再生使用，其連續使用壽命不低于10年。
【性能規范】
無囊式高效纖維過濾器主要性能及規范表
| 規格性能 | 100 | 120 | 150 | 200 | 220 | 250 | 300 |
| 料層厚度 | 1600（自由狀態） | ||||||
| 過濾速度(m/h) | 20～30 | ||||||
| 設備出力 (m3/h) | 24 | 34 | 53 | 94 | 114 | 147 | 210 |
| 設備凈重 | 1422 | 1613 | 2680 | 3992 | 4598 | 6902 | 8268 |
| 最大操作壓力 | 0.60 MPa | ||||||
| 截污容量 | 5～10 kg/m3 (濾料) | ||||||
| 過濾壓頭損失 | 過濾失效時入口、出口壓差一般0.10 ～0.25MPa | ||||||
| 濾前水懸浮物(濁度) | ≤20 mg/L (≤20 FTU) | ≤50 mg/L (≤50 FTU) | |||||
| 濾后水懸浮物(濁度) | ≤1.0 mg/L (≤1.0 FTU) | ≤5.0 mg/L (≤5.0 FTU) | |||||
| 清洗操作壓力 | 0.05～0.10 Mpa | ||||||
| 反洗強度 | 8～10 L/m2·s | ||||||
| 清洗空氣壓力 | 0.05 MPa；最大不得超過0.10MPa | ||||||
| 清洗空氣強度 | 約60 ～80L/m2·s | ||||||
| 清洗時間 | 20～30 min | ||||||
高效纖維過濾器清洗用氣源配羅茨風機規格性能表
| 產品標記 | 200 | 220 | 250 | 300 | |
| 氣 源 | 壓力（MPa） | 0.05 | |||
| 進口流量（m3/min） | 15.9 | 15.9 | 19.8 | 29.6 | |
| 羅茨風機型號 | L42LD | L42LD | L42LD | L52LD | |
| 電 機 | 型號 | Y180L-4 | Y180L-4 | Y200L-4 | Y225S-4 |
| 功率 | 22 | 22 | 30 | 37 | |
| 機組重量 | 850 | 850 | 1000 | 1600 | |
【安裝】
設備安放在水平的基礎上，用地腳螺栓固定好或焊在予埋在基礎中的錨板上。設備安裝好后其水平偏差不得大于5mm。
設備安裝調整好后，即可安裝各管口閥門和外部連接管路。閥門和管路安裝前，應將管路內表面和法蘭連接面清理干凈，以防止鐵銹和油污等臟物污染濾層。
設備工作間可布置明渠式排污地溝，地溝的上口用蓋板蓋好。
設備的進氣總管必須高于過濾器的最高點，以防止清洗操作失誤時水倒流入羅茨風機，如無法達到要求時，應在空氣管路上安裝逆止閥。
設備維護和注意事項
(1) 纖維濾料性能和更換周期
高效纖維過濾器所選用的濾料是一種高分子化學纖維材料，過濾吸附水中的懸浮物以表面物理吸附為主，吸附泥渣后，可用水和空氣擦洗的物理方法再生。這種材料耐熱溫度為106～127℃，并對各種堿及非氧化性酸有很強的耐腐蝕性，連續使用壽命不少于10年。
(2) 注意事項
a．可能造成出水水質不良的原因：
（1）濾床失效
（2）清洗不徹底
（3）進水帶氣
（4）混凝劑用量不當
（5）過濾流速波動太大
（6）清洗水入口閥門關閉不嚴
（7）取樣化驗不準確
b．需要特殊清洗的情況：
設備在使用過程中，如發現纖維上有大量微生物繁殖或吸附大量的油污時，需要特殊清洗，可用2％NaOH溶液將濾料浸泡24小時后，再進行清洗。
【進、出水水質】
進水水質：懸浮物 ≤ 20mg/L 濁度≤ 20 F.T.U.
出水水質：懸浮物 ≤ 1.0mg/L 濁度≤ 1.0 F.T.U.
注：濾前水為經混凝澄清過濾水后的清水。
